Bohrungsdurchmesser der verspannten Teile
| Formelzeichen | dh |
|---|---|
| Einheit | mm |
| Attribut-ID | vdi_2230_hole_diameter_of_the_clamped_parts |
| Numerische ID | 12149 |
| Datentyp | PMTechValue |

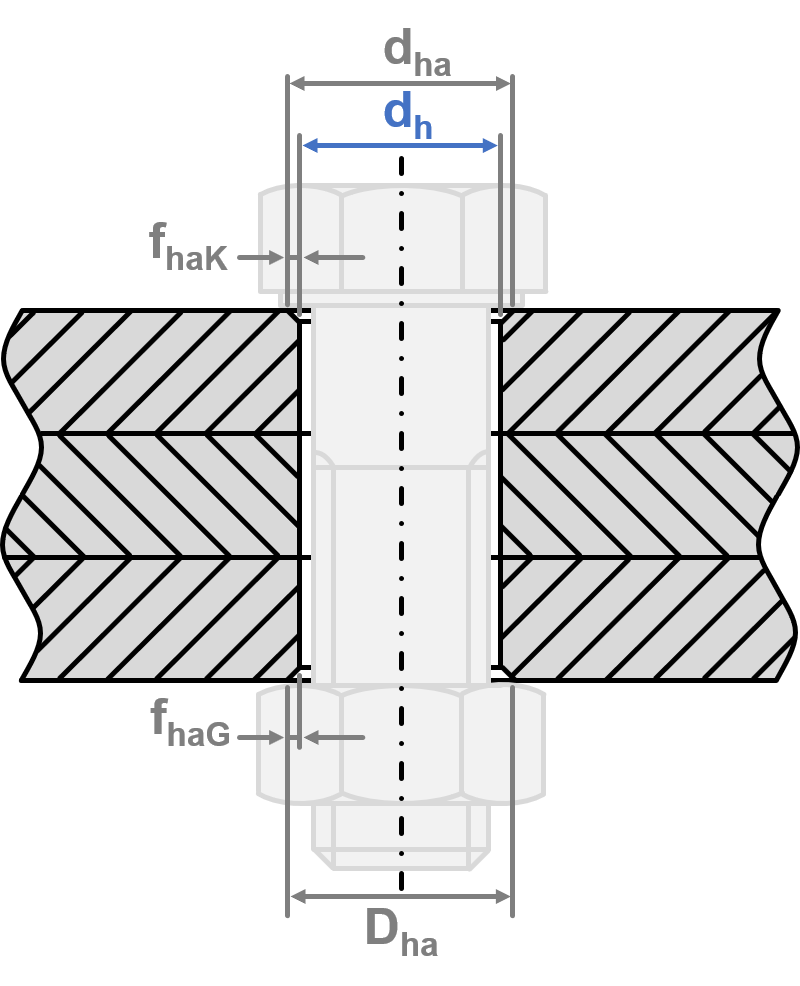

Der Bohrungsdurchmesser der verspannten Teile dh geht in die Berechnung der Plattennachgiebigkeit δM ein (R3). Zudem wird er benötigt, um den inneren Durchmesser des Kreisrings zu berechnen, der die Fläche zur Kraftübertragung bestimmt (R10).
Bei unterschiedlichen Bohrungsdurchmessern in den Platten, ist der größte Durchmesser anzugeben.
Es stehen folgende Auswahlmöglichkeiten zur Verfügung:
- Nutzereingabe, direkte Eingabe
- nach DIN EN 20273:1991(fein)
- nach DIN EN 20273:1991(mittel)
- nach DIN EN 20273:1991(grob)
Ein Auszug aus der Norm ist in der folgenden Tabelle zu sehen:
| Gewinde | ∅ Durchgangsloch nach DIN EN 20273 | ||
| fein | mittel1) | grob | |
| M 3 | 3,2 | 3,4 | 3,6 |
| M 4 | 4,3 | 4,5 | 4,8 |
| M 5 | 5,3 | 5,5 | 5,8 |
| M 6 | 6,4 | 6,6 | 7 |
| M 8 | 8,4 | 9 | 10 |
| M 10 | 10,5 | 11 | 12 |
| M 12 | 13 | 13,5 | 14,5 |
| M 14 | 15 | 15,5 | 16,5 |
| M 16 | 17 | 17,5 | 18,5 |
| M 20 | 21 | 22 | 24 |
| M 24 | 25 | 26 | 28 |
| M 30 | 31 | 33 | 35 |
| M 36 | 37 | 39 | 42 |
1) Vorzugsreihe
Tabelle aus: Niemann G., Winter H.: Maschinenelemente, Band 1, Konstruktion und Berechnung von Verbindungen, Lager, Wellen, 4. Auflage 2005, Springer-Verlage, S. 441, Abb. 10.49
