Reibradius an den verspannten Teilen
| Formelzeichen | ra |
|---|---|
| Einheit | mm |
| Attribut-ID | vdi_2230_friction_radius_at_the_clamped_parts |
| Numerische ID | 12115 |
| Datentyp | PMTechValue |

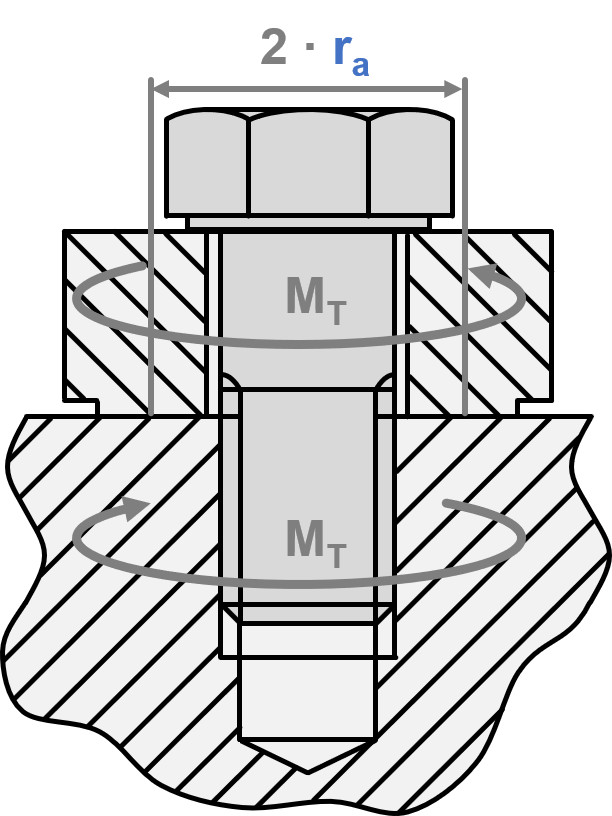

Der Reibradius an den verspannten Teilen ra wird bei einem anliegenden Torsionsmoment MT benötigt, um die notwendige Klemmkraft FKQ (R2) für den Reibschluss zu berechnen.
Bei einer klar definierten Kreisringkontaktfläche ist der Reibdurchmesser mittig zwischen Innen- und Außendurchmesser anzugeben. Wenn die Platten flächig aufliegen ohne klar definierte Kontaktfläche, dann ist davon auszugehen, dass der Reibdurchmesser mittig zum Verformungskegel anzugeben ist.
