Verbindungstyp
| Formelzeichen | - |
|---|---|
| Einheit | - |
| Attribut-ID | vdi_2230_joint_type |
| Numerische ID | 19114 |
| Datentyp | PMInteger |

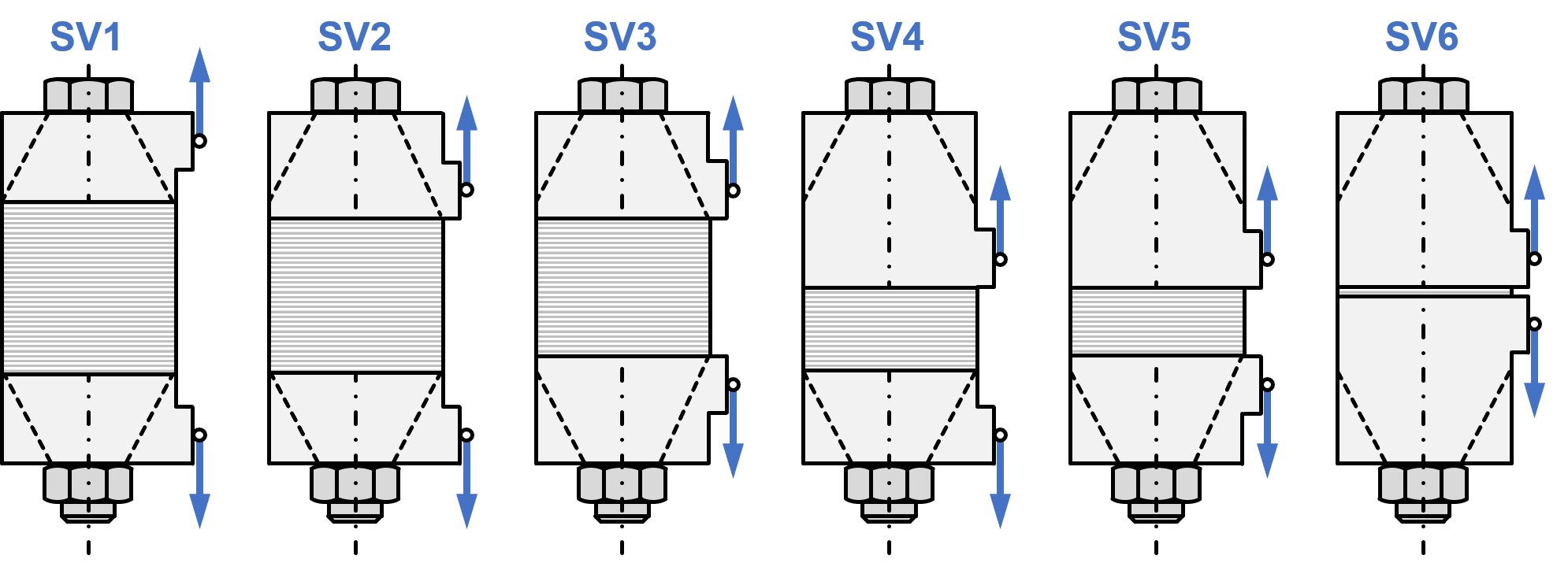

Der Verbindungstyp SV beschreibt die Schraubenverbindung hinsichtlich der Lage der Krafteinleitungspunkte am Grundkörper und der Lage der Trennfuge. Diese befindet sich in dem markierten Bereich.
Es stehen 6 unterschiedliche Verbindungstypen zur Auswahl.
Bei Einschraubverbindungen kommen die Typen SV1, SV2 und SV4 zur Anwendung. In diesen Fällen stellt die untere Platte die Einschraubseite dar. Die Höhe h muss aus der oberen Platte ermittelt werden.
